LockGard®
STWORZONE PRZEZ COMITRONIC -BTI
2 w 1
Konformizm:
CE - ISO 13849-1 2015 - EN 62061/A2 2015 - EN 60947-5-3 2014 - ISO 14119 2013
SIL3 PLe wraz AWAX26XXL / AWAX SOFT
Widziany PRZEZ COMITRONIC -BTI

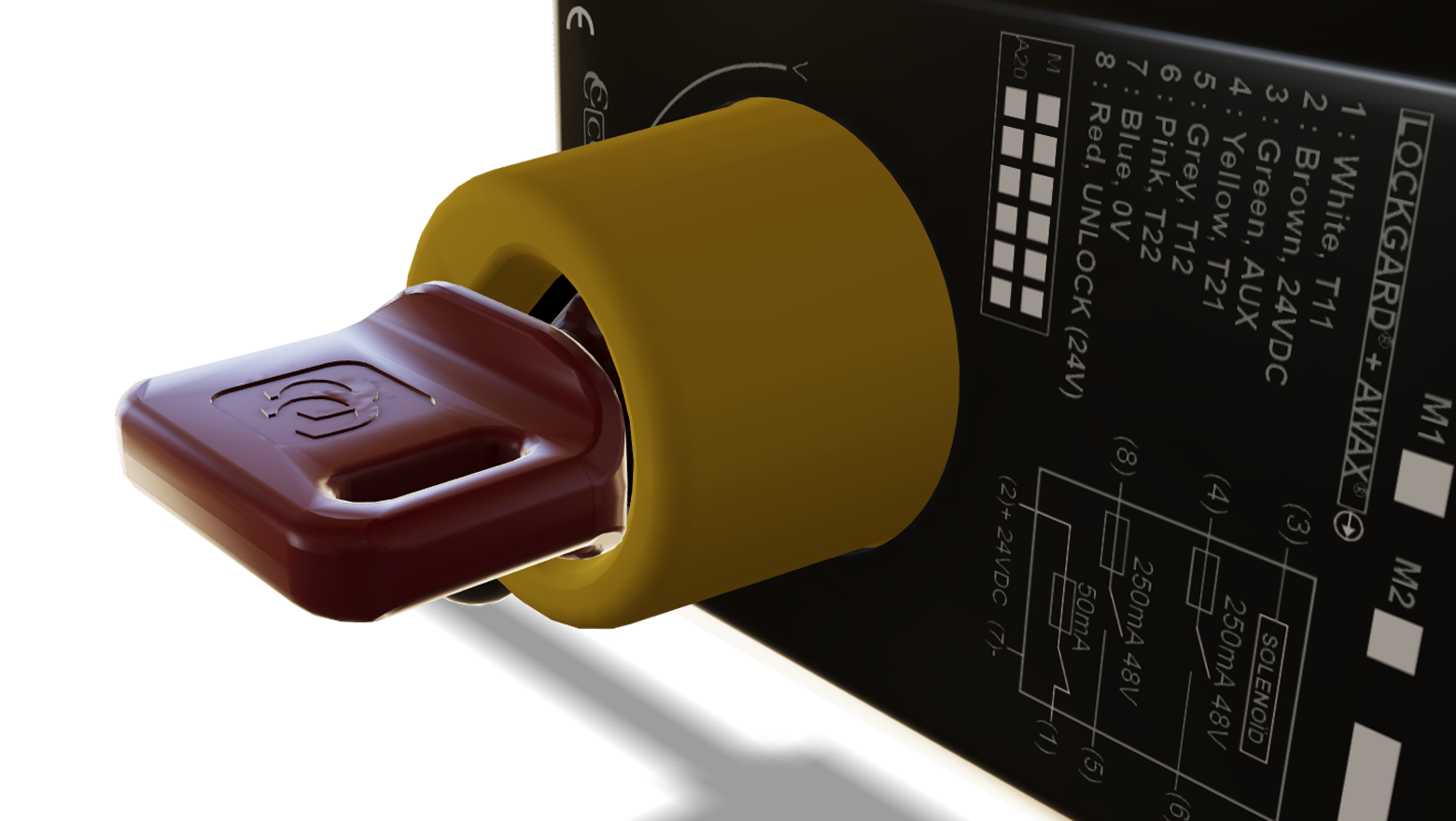

Urządzenie blokujące i odblokowujące wyłączniki zasilania. Zabezpieczone dodatkowym kluczem RFID który komunikuje się z nim poprzez jeden z 16 milionów kodów
Maszyna włączona
Wyłącznik jest w pozycji ON, maszyna pracuje, kluczyk jest zablokowany
Zatrzymanie maszyny
Ponowne uruchomienie maszyny
Zamknięcie
Zamknięcie zabezpieczenia maszyny z zarządzaniem wejścia/wyjścia
Dane techniczne
Dane techniczne
- Typ zasilania DC
- Napięcie 24V +/-10%
- Prąd mA (max) 380
- IP ( Klasa Ochrony /Kabel ) IP65/IP65
- Waga ( Nadajnik/Odbiornik ) 300g
- Temperatura od -25°C to +50°C
- Kabel 8 pin 50 lub 220 cm
Typ błędu
- Typ zasilania Wskazówka
- Zły kod RFID w kluczu 1 impuls
- Złe dane wejścia 2 impulsy
- Utrata kontaktu -wewnetrzny mikrokontroler 3 impulsy
Legenda
- Wolny potencjał LDP
- Przełączenie na dodatni potencjał PNP
- Przełączenie na ujemny potencjał NPN
- Normalnie Otwarty NO
- Normalnie Zamknięty NF
BRĄZOWY
| Nazwa | kontakt | typu E/S | Napięcie max | Prąd max |
| +24V | • | • | +26.4V | 380mA |
NIEBIESKI
| Nazwa | kontakt | typu E/S | Napięcie max | Prąd max |
| 0V | • | • | • | • |
ZIELONY
| Nazwa | kontakt | typu E/S | Napięcie max | Prąd max |
| AUX | PNP | NF | +26.4V | 50mA |
BIAŁY
| Nazwa | kontakt | typu E/S | Napięcie max | Prąd max |
| T11 | LDP | NO | +48V | 250mA |
CZERWONY
| Nazwa | kontakt | typu E/S | Napięcie max | Prąd max |
| Unlock | PNP | NO | 26.4V | 250mA |
SZARY
| Nazwa | kontakt | typu E/S | Napięcie max | Prąd max |
| T12 | LDP | NO | +48V | 250mA |
RÓŻOWY
| Nazwa | kontakt | typu E/S | Napięcie max | Prąd max |
| T22 | LDP | NO | +48V | 250mA |
ŻÓŁTY
| Nazwa | kontakt | typu E/S | Napięcie max | Prąd max |
| T21 | LDP | NO | +48V | 250mA |

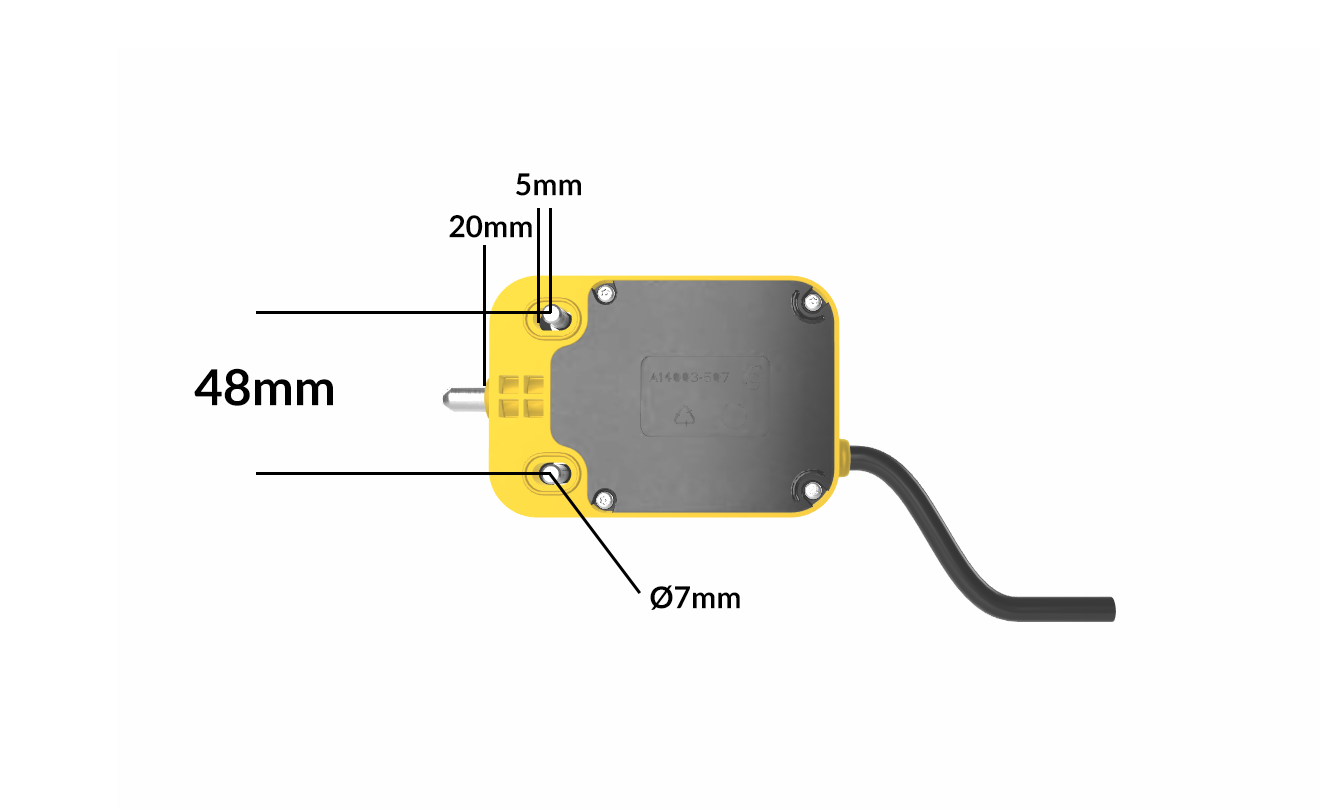

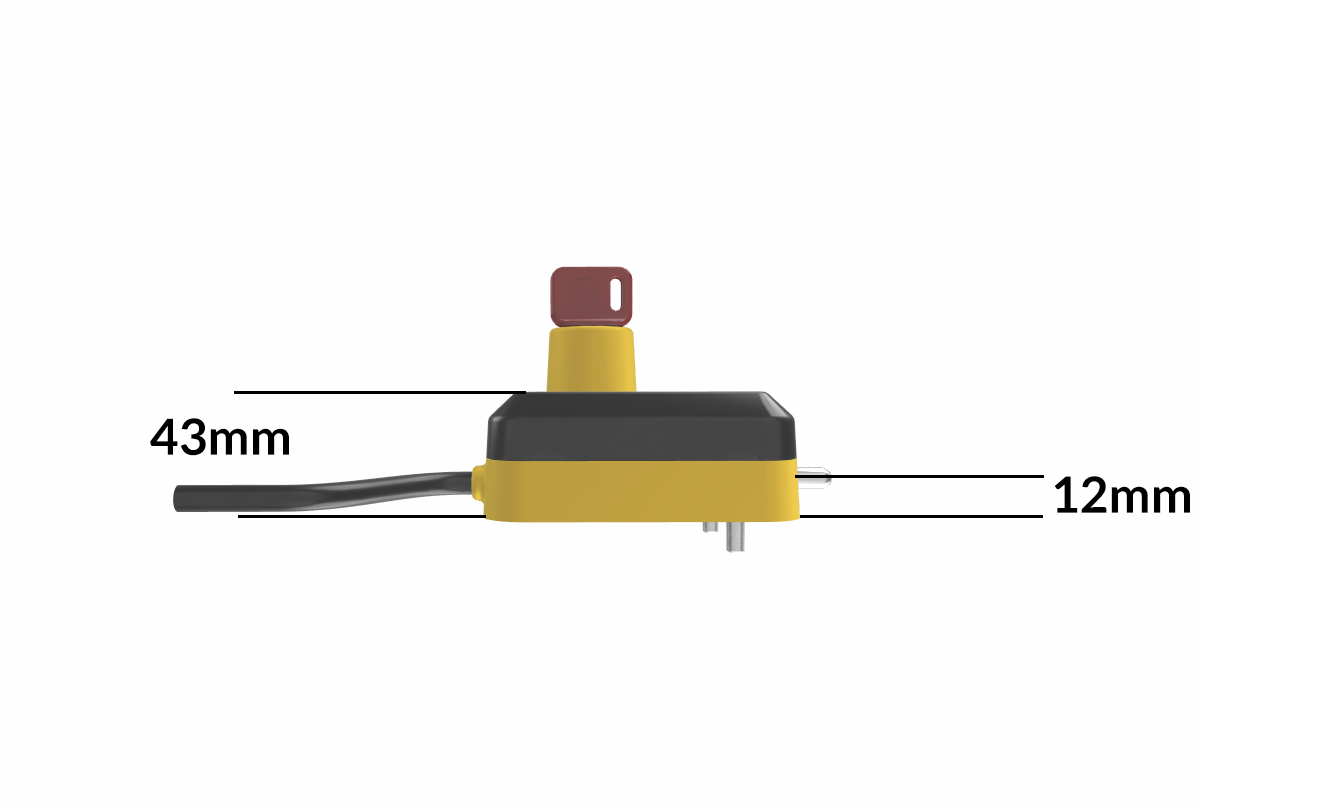

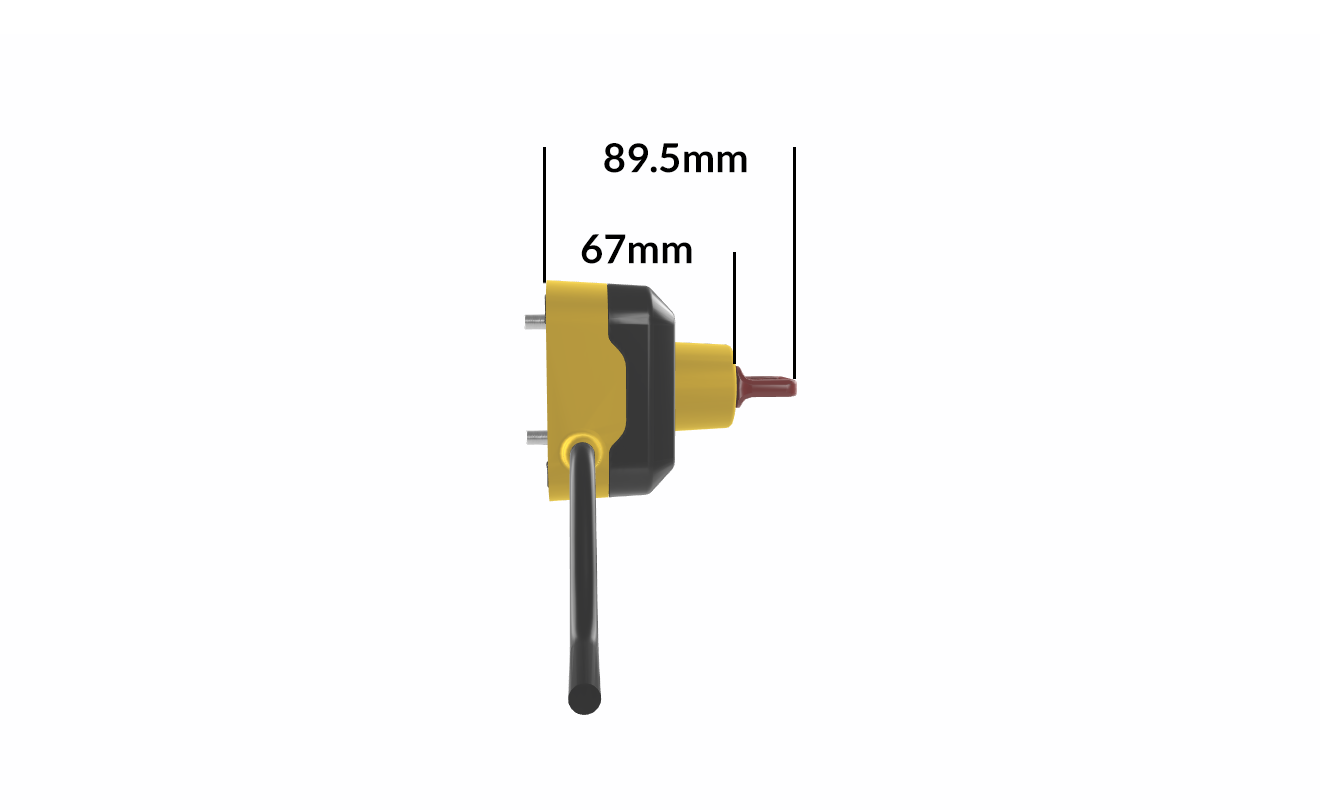

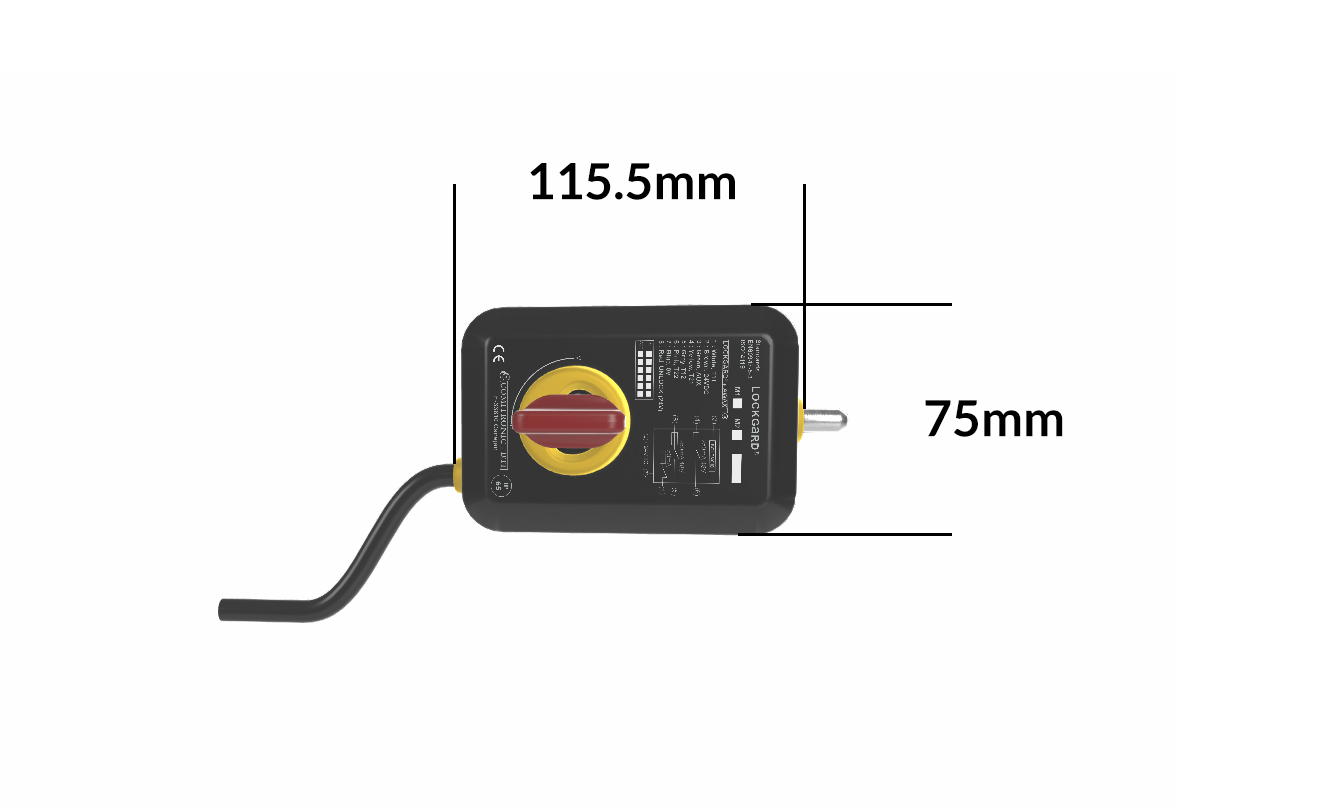

Wymiary
